Por que os chicotes elétricos de qualidade inferior são o elo mais fraco nas novas tecnologias de energia?

Em aplicações de novas energias e ambientes de controle industrial, a indisponibilidade de equipamentos raramente ocorre devido à quebra repentina de um componente central de grande porte. Na maioria das vezes, as falhas catastróficas do sistema têm origem nos elementos menores e mais negligenciados: os chicotes de fiação. Ao lidar com sistemas de armazenamento de energia de alta eficiência, equipamentos complexos para drones ou painéis de controle densamente compactados, os engenheiros enfrentam uma tríade de desafios persistentes. Estes incluem a interferência eletromagnética (EMI) que degrada a integridade do sinal, a degradação térmica devido à especificação inadequada dos fios e as falhas de conexão mecânica resultantes da crimpagem inadequada dos terminais.

A solução desses problemas exige que se desvie a atenção dos comprimentos de fio padrão e disponíveis no mercado para conjuntos de chicotes altamente específicos e orientados para a aplicação. Ao analisar as cargas elétricas, os fatores ambientais de estresse e as restrições físicas de um sistema, os integradores podem eliminar os microarcos, o ruído de sinal e as quedas de tensão que afetam os projetos elétricos modernos. Este guia explica a física dessas falhas e detalha as configurações específicas de chicotes necessárias para resolvê-las permanentemente.

Supressão de ruído de alta frequência com filtragem passiva

Em sistemas automatizados que envolvem inversores de frequência (VFDs), inversores solares ou controladores de voo de drones, a corrupção de sinal é uma ameaça constante. Componentes de comutação de alta velocidade geram ruído eletromagnético significativo. Quando cabos de sinal sensíveis correm paralelos a linhas de energia de alta corrente, eles atuam como antenas, absorvendo esse ruído. O resultado são leituras erráticas dos sensores, perda de pacotes de comunicação e comportamento imprevisível do hardware. Por exemplo, o módulo GPS ou o controlador de voo de um drone pode sofrer oscilações repentinas simplesmente porque o cabo de alimentação próximo a ele não possui blindagem ou filtragem adequadas.

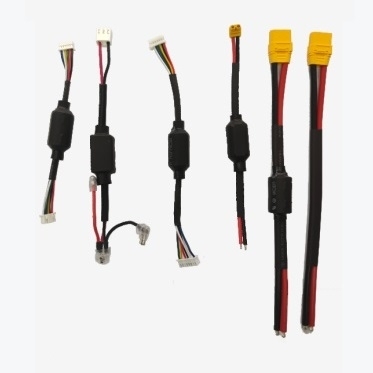

Embora os cabos blindados sejam uma solução padrão, eles adicionam peso e rigidez, o que é altamente prejudicial em aplicações aeroespaciais ou em sistemas compactos de novas energias. Uma solução muito mais eficiente para ruído de frequência específica é a integração de núcleos de ferrite diretamente no chicote de cabos. Utilizando um núcleo específico, é possível reduzir o ruído de frequência alvo. Cabo anti-interferência com anel magnético Oferece um ponto de bloqueio localizado e leve para ruído de modo comum de alta frequência. O anel magnético, composto de materiais cerâmicos misturados com óxido de ferro e outros metais, funciona essencialmente como um resistor dependente da frequência.

Em baixas frequências (como na transmissão de energia CC padrão), o anel apresenta impedância desprezível, permitindo que a energia flua livremente. No entanto, à medida que a frequência da interferência aumenta para a faixa de megahertz, a impedância do anel aumenta exponencialmente, absorvendo o ruído de alta frequência e dissipando-o como uma quantidade mínima de calor. Esse método de filtragem passiva é vital para cabos de alimentação e sinal de par trançado, garantindo que a integridade dos dados permaneça intacta sem a necessidade de redesenhar fisicamente os caminhos de roteamento dentro do gabinete do equipamento.

Gerenciamento térmico e mitigação da queda de tensão

O calor é o principal inimigo do isolamento elétrico. Em painéis de controle industrial e novos sistemas de armazenamento de energia, os chicotes elétricos são frequentemente submetidos a altas correntes contínuas em ambientes com pouca ventilação. O uso de fiação padrão nessas condições acelera a degradação da capa de PVC. Com o tempo, os plastificantes se desprendem, deixando o isolamento quebradiço e propenso a rachaduras, o que inevitavelmente leva a curtos-circuitos ou falhas de aterramento.

Os engenheiros devem compatibilizar cuidadosamente a especificação da Underwriters Laboratories (UL) do fio com o ambiente operacional. Um erro comum é usar fio UL1007 (classificado para 80 °C e 300 V) em ambientes que rotineiramente apresentam temperaturas ambientes acima de 70 °C, não deixando praticamente nenhuma margem térmica para o aquecimento Joule gerado pelo próprio fio. A atualização para o padrão UL1015 resolve esse problema. O UL1015 apresenta uma camada de isolamento muito mais espessa e é classificado para 105 °C e 600 V.

Para distribuição de energia de médio alcance em painéis de controle, a implantação de um Chicote de fios personalizado Ul1015 20AWG Oferece uma melhoria significativa na confiabilidade. A espessura de 20 AWG proporciona uma capacidade de condução de corrente equilibrada (aproximadamente 11 amperes, dependendo da configuração do feixe), enquanto o revestimento UL1015 suporta as temperaturas elevadas e extremas de gabinetes confinados. Ao lidar com requisitos de potência mais elevados, a utilização de um fio UL1015 de 16 AWG garante uma queda de tensão mínima em comprimentos maiores, o que é particularmente crítico ao conectar componentes como cabos de alimentação XT30 de baixa resistência de 50 mm. Manter a baixa resistência em todo o comprimento do chicote evita pontos quentes localizados que poderiam comprometer todo o módulo de armazenamento de energia.

Mecânica das conexões de crimpagem herméticas a gás

Mesmo que a bitola e o isolamento do fio sejam perfeitamente especificados, o sistema permanece altamente vulnerável nos pontos de terminação. Terminais mal crimpados são responsáveis ​​pela grande maioria das falhas de fiação. Uma crimpagem inadequada deixa espaços de ar microscópicos entre os fios e o corpo do terminal. O oxigênio entra nesses espaços, causando oxidação. O cobre oxidado tem maior resistência elétrica, o que gera calor. O calor causa expansão e contração, afrouxando ainda mais a crimpagem, atraindo mais oxigênio e criando um ciclo térmico descontrolado perigoso conhecido como microarco elétrico.

Uma crimpagem profissional deve resultar em uma junta "hermética". Isso significa que a força mecânica aplicada durante a crimpagem é tão imensa que os fios de cobre individuais se deformam e se fundem a frio, eliminando todos os espaços de ar intersticiais. Obter essa consistência manualmente é praticamente impossível em montagens de alto volume. É por isso que a aquisição de um equipamento fabricado com precisão é tão importante. Conjunto de terminais de ponteira pré-crimpados é fundamental para a confiabilidade.

Seja integrando terminais de crimpagem XH-5P a FDD para matrizes de sensores ou usando terminais SV2-4S para blocos de aterramento, as montagens crimpadas em fábrica passam por rigorosos testes de força de tração e análise transversal para verificar a integridade da solda a frio. Os terminais de anel de compressão, em particular, são essenciais para painéis de controle. Eles encapsulam o fio trançado, evitando que se desfie ao serem inseridos nos blocos de terminais e garantindo que o parafuso de fixação aplique pressão uniforme em todos os fios, em vez de cortá-los.

Especificações técnicas e métricas de desempenho

Para melhor compreender os limites operacionais e os critérios de seleção desses componentes, os conjuntos de dados a seguir fornecem métricas básicas para avaliar a confiabilidade dos chicotes elétricos. A primeira tabela detalha os diferentes limites operacionais entre os padrões de fios comuns usados ​​em aplicações de novas energias. A segunda tabela descreve a força mínima aceitável de tração mecânica para várias bitolas de fio, que serve como um indicador primário de controle de qualidade para a integridade da crimpagem.

Implementando uma arquitetura de cabeamento robusta

A resolução de vulnerabilidades na infraestrutura exige decisões de engenharia proativas muito antes do início da fase de montagem. Confiar apenas em inspeções visuais de conjuntos de fiação é insuficiente para identificar falhas internas ou blindagem EMI inadequada. Os engenheiros devem exigir documentação rigorosa dos fabricantes de chicotes elétricos referente a testes de força de tração, resistência de isolamento e características de impedância.

A análise do ambiente operacional determinará os requisitos exatos de materiais. Se um painel de controle for selado e contiver muitos equipamentos, a fiação de PVC padrão inevitavelmente se degradará prematuramente. Especificar classificações de temperatura mais altas e verificar a presença de supressão de ruído integrada reduzirá drasticamente a frequência de falhas imprevisíveis nos equipamentos. Ao tratar o chicote de fios como um componente ativo e crítico, em vez de uma solução passiva e secundária, os integradores podem garantir o desempenho contínuo e a segurança de sistemas elétricos modernos e exigentes.
