XT30 vs XT30U: Qual a diferença real e qual você deve escolher?

Os conectores XT30 e XT30U são quase idênticos visualmente, o que pode gerar confusão na hora de escolher conectores para drones, aeromodelos, baterias LiPo, ESCs, carregadores ou sistemas de alimentação compactos. Ambos pertencem à família de conectores de alimentação da série XT, mas o XT30U é mais recente, tem um design mais compacto e se tornou a opção mais prática para muitos projetos novos.

O ponto importante é que a diferença entre XT30 e XT30U não se resume a qual conector suporta mais corrente. A bitola do fio, a carga contínua, a temperatura do conector, o espaço disponível para instalação, a frequência de acoplamento e o projeto físico do chicote de fios são fatores relevantes. Compreender essas diferenças antes da compra pode evitar retrabalho desnecessário posteriormente.

XT30 vs XT30U: A principal diferença

O XT30 original foi projetado como um conector de alimentação CC compacto de dois pinos para pequenos equipamentos alimentados por bateria. O XT30U mantém o mesmo conceito básico de conexão de alimentação de dois polos, mas utiliza um design de invólucro mais compacto. Nos catálogos de produtos atuais, o XT30U é amplamente posicionado como o conector de cabo compacto padrão para aplicações como baterias, controladores, drones e pequenos sistemas elétricos.

Para um novo projeto, o XT30U geralmente é a versão mais fácil de especificar, pois oferece um formato compacto sem exigir grandes alterações no conceito elétrico de uma conexão XT30. No entanto, os engenheiros ainda devem verificar o número do modelo exato, em vez de presumir que todos os conectores da família XT30 tenham especificações idênticas.

A classificação exata deve sempre ser verificada em relação ao número da peça do conector, à bitola do fio e às condições de instalação. Por exemplo, as especificações atuais do AMASS XT30U listam um máximo de 20 A com fio de 16 AWG sob uma condição específica de aumento de temperatura, enquanto outras listagens comerciais podem citar classificações contínuas mais baixas, dependendo do método de teste e da aplicação. Portanto, o valor "30" anunciado para um conector não deve ser considerado uma classificação universal de corrente contínua.

Por que o XT30U foi desenvolvido?

A principal vantagem do XT30U é a eficiência de embalagem. Em drones e equipamentos de RC, cada milímetro e cada grama podem fazer diferença. Um conector que executa a função elétrica necessária ocupando menos espaço é mais fácil de integrar em um compartimento de bateria compacto ou em um chicote de fios.

Isso se torna particularmente importante quando o conector é instalado próximo a um ESC, controlador de voo, bateria ou parede da caixa. Um conector volumoso pode forçar o cabo a dobrar bruscamente, aumentar a tensão nas juntas de solda ou dificultar a montagem.

Por essa razão, um Conector de bateria XT30U para drones Geralmente é mais adequado para projetos compactos de UAVs e FPV, onde o tamanho do conector e o roteamento dos cabos são importantes.

Classificação atual: O número no conector não é suficiente.

Um dos erros mais comuns é escolher um conector apenas porque seu nome de série contém um número relacionado à corrente. O limite térmico real depende da resistência de contato, da seção transversal do condutor, da duração da corrente, da temperatura ambiente, do fluxo de ar e do número de conectores operando dentro do mesmo invólucro.

Uma forma útil de avaliar o conector é considerar a relação entre a corrente e a geração de calor. As perdas elétricas no contato são aproximadamente proporcionais a:

P = I²R

Isso significa que dobrar a corrente não dobra simplesmente o aquecimento do conector. Se a corrente aumentar de 10 A para 20 A enquanto a resistência de contato permanecer inalterada, o aquecimento resistivo aumentará aproximadamente quatro vezes.

É por isso que um conector que funciona perfeitamente entre 8 e 10 A pode aquecer consideravelmente quando operado continuamente próximo ao seu limite máximo de corrente. Para sistemas de baterias, os engenheiros devem distinguir entre corrente de pico de curta duração e corrente contínua.

XT30U e seleção de bitola do fio

O conector e o cabo devem ser tratados como um único conjunto elétrico. Instalar um conector de alta corrente em um fio de bitola insuficiente não cria um chicote de alta corrente.

A documentação atual do XT30U especifica um máximo de 20 A sob uma condição de teste de 16 AWG. A escolha prática ainda pode variar dependendo do comprimento do cabo, da classificação de temperatura do isolamento, do método de instalação e do ciclo de trabalho.

Para produtos pré-montados, um Conector XT30U com fio de silicone Pode reduzir o tempo de montagem, pois o conector e o cabo são fornecidos como uma unidade preparada. Isso é útil para baterias, conjuntos de controladores e chicotes de produção, onde o comprimento do fio e a qualidade da solda são importantes e podem ser mantidos constantes.

XT30 vs XT30U para aplicações em drones e aeromodelismo

Os drones são um dos exemplos mais claros de por que o design do XT30U é atraente. Um circuito de alimentação típico para um pequeno UAV pode conter um conector de bateria, a fiação do ESC, a seção de distribuição de energia e vários cabos de sinal. O conector de alimentação precisa suportar a corrente necessária sem adicionar tamanho ou peso desnecessários.

O XT30U é particularmente adequado quando o projeto exige um conector compacto de dois pinos e a corrente de operação está dentro da classificação verificada do conector. Também é útil quando a bateria ou o ESC precisam ser desconectados regularmente durante a manutenção.

Os cabos XT30 e XT30U são compatíveis entre si?

A compatibilidade é um dos aspectos em que os compradores devem prestar atenção à versão exata do conector. Os produtos da série XT estão disponíveis em diferentes configurações mecânicas, incluindo cabos, placas de circuito impresso (PCB), conectores em ângulo reto e outras variantes. Dois produtos podem compartilhar o nome da família XT30 sem terem o mesmo método de instalação física.

Ao substituir um conector existente, compare a configuração macho/fêmea, a geometria da carcaça, a direção de saída do cabo, o método de montagem e o número de peça exato. Não compre baseando-se apenas no nome "XT30".

Para um novo projeto, selecionar a família XT30U desde o início geralmente é mais simples do que projetar em torno de um conector mais antigo e alterá-lo posteriormente. Para uma linha de produção existente, no entanto, o custo da alteração de ferramentas, comprimentos de cabos, processos de crimpagem ou soldagem e estoque também deve ser considerado.

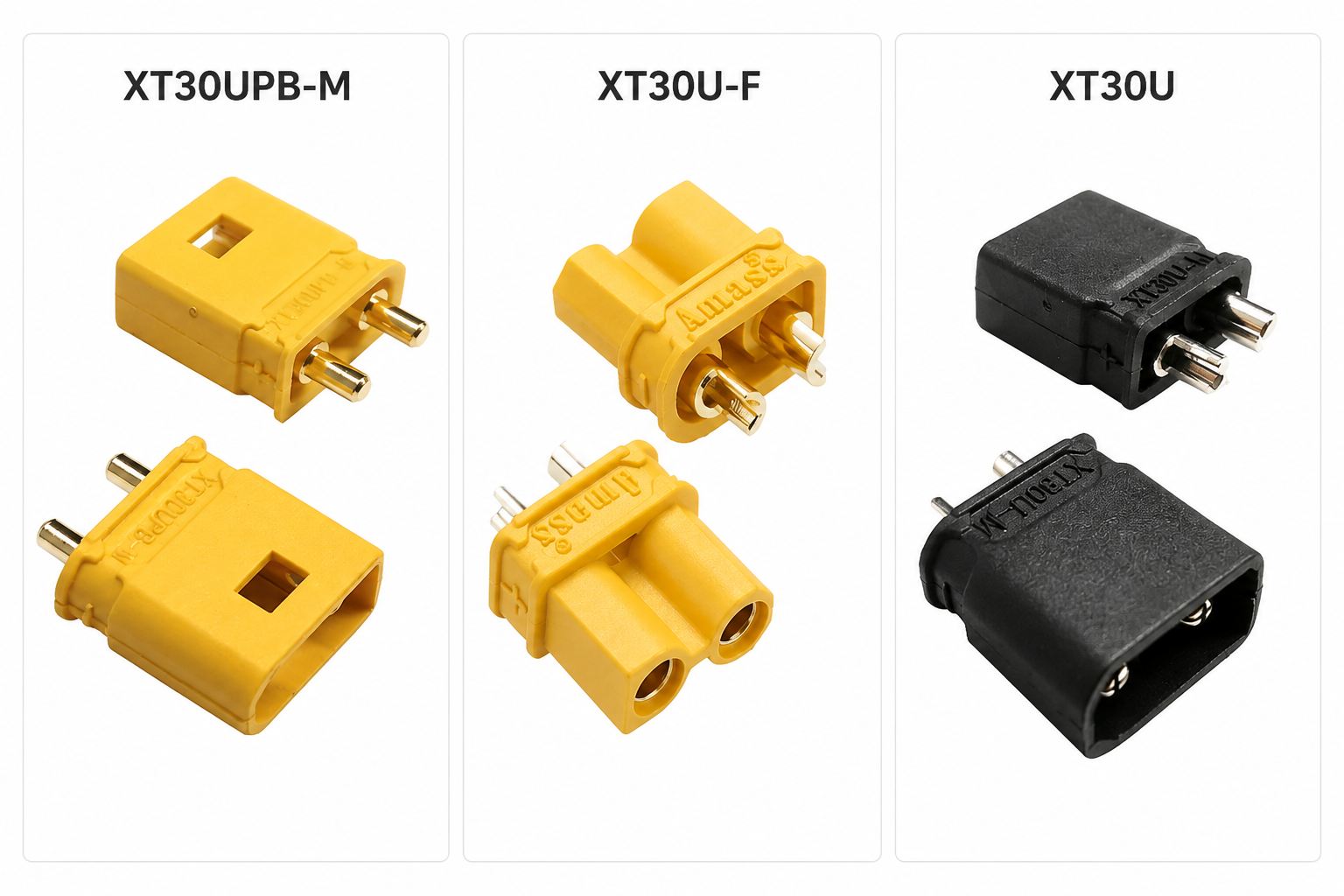

Opções XT30U Macho e Fêmea

A família XT30U está disponível nas versões macho e fêmea, bem como em diferentes configurações de montagem e cabos. Um conjunto de cabos padrão normalmente consiste em um conector macho em uma extremidade e um conector fêmea na outra.

Para aplicações em baterias, um Conectores de bateria XT30U macho e fêmea Este conjunto pode ser usado para criar conexões destacáveis ​​entre uma bateria e um ESC, controlador, carregador ou outra carga CC. Ao especificar a montagem, os compradores devem confirmar o tipo de conector, a bitola do fio, o comprimento do fio, o material de isolamento e a polaridade antes da produção.

Quando você deve optar pelo XT30 em vez do XT30?

Ainda existem situações em que manter um design XT30 existente faz mais sentido do que mudar para o XT30U. Se um produto já estabelecido utiliza conectores XT30, o projeto elétrico foi testado e o conector está facilmente disponível, substituí-lo simplesmente porque o XT30U é mais recente pode oferecer pouco benefício prático.

O XT30 também pode continuar sendo apropriado quando o layout mecânico existente, o recorte da carcaça, o roteamento dos cabos e as ferramentas de montagem foram projetados especificamente em torno do conector original.

A decisão é diferente para um produto novo. Se os requisitos elétricos forem semelhantes e o projeto mecânico se beneficiar de um conector menor, o XT30U geralmente é o ponto de partida mais atraente.

Lista de verificação prática para seleção

Qual você deve escolher?

Para um novo produto compacto alimentado por bateria, o XT30U geralmente é o melhor ponto de partida quando suas especificações de corrente e tensão atendem aos requisitos do sistema. Seu tamanho compacto o torna ideal para drones, aeronaves RC, baterias LiPo, ESCs e outras aplicações onde espaço e peso são limitados.

Para um produto já existente, não há necessidade automática de substituir o XT30 pelo XT30U. Mantenha o conector original se ele já atender aos requisitos elétricos, mecânicos e de produção. A atualização torna-se mais vantajosa quando o projeto exige um conector menor, um layout de chicote revisado ou uma nova família de conectores para produção futura.

O mais importante é escolher com base nas especificações elétricas e mecânicas completas, e não apenas no nome do conector. Verifique a corrente contínua, a corrente de pico, a bitola do fio, a resistência de contato, a temperatura de operação, a vida útil do acoplamento, a configuração de montagem e o número de peça exato do fabricante antes de fazer um pedido em grande quantidade.
