Por que os chicotes elétricos falham em aplicações reais?

Os chicotes elétricos funcionam como o sistema nervoso central dos equipamentos modernos. Desde os compartimentos de motores de automóveis até os painéis de controle industrial automatizados, esses conjuntos transmitem energia e dados continuamente. Apesar de serem percebidos como componentes simples — apenas fios, terminais e conectores —, os chicotes elétricos são frequentemente a causa principal de falhas sistêmicas de hardware. Quando uma máquina para de funcionar devido a falhas elétricas, o culpado raramente é a unidade de processamento principal; geralmente é uma conexão física comprometida.

Compreender os mecanismos exatos por trás dessas falhas na camada física exige analisar as tensões mecânicas, ambientais e elétricas que atuam sobre o conjunto durante seu ciclo de vida. Diagnosticar essas causas raízes no início da fase de engenharia permite que as equipes especifiquem materiais e tolerâncias de fabricação melhores, evitando recalls dispendiosos em campo e tempo de inatividade do sistema.

1. Envelhecimento térmico e degradação do isolamento

O calor é o principal inimigo do isolamento de polímero. Os fios são frequentemente instalados perto de componentes que geram calor, como motores, sistemas de escapamento ou transformadores de alta potência. Com o tempo, as altas temperaturas aceleram a liberação de plastificantes dentro do isolamento de PVC comum, fazendo com que a capa se torne quebradiça, rache e, eventualmente, exponha o condutor. Isso cria um risco imediato de curto-circuito e arco voltaico.

A equação de Arrhenius determina que, para muitos polímeros isolantes comuns, a vida útil esperada é reduzida pela metade a cada aumento de 10 °C na temperatura operacional contínua acima da temperatura nominal. Isso torna a seleção do material crucial. Por exemplo, usar fios com classificação padrão de 80 °C em um invólucro que frequentemente atinge 85 °C garante falha prematura. A atualização para um material de melhor qualidade é essencial. Conjunto de chicote de fios UL1015 20AWG personalizado Oferece um mecanismo de defesa robusto, visto que a especificação UL1015 possui uma classificação de temperatura de 105 °C. Essa margem térmica adicional prolonga significativamente a vida útil em ambientes agressivos, resistindo à degradação oxidativa que destrói misturas de PVC de qualidade inferior.

2. Crimpagem defeituosa e juntas de alta resistência

A crimpagem não se resume a simplesmente comprimir metal em um fio; trata-se de um processo de soldagem a frio que exige imensa precisão. O objetivo é deformar os filamentos do fio e o terminal para criar uma única massa sólida de metal, totalmente hermética. Se gases corrosivos ou oxigênio penetrarem na junta crimpada, ocorrerá oxidação, aumentando a resistência elétrica da conexão.

Os erros de crimpagem geralmente se enquadram em duas categorias: crimpagem insuficiente e crimpagem excessiva. Um terminal crimpado insuficientemente deixa espaços microscópicos entre os fios, levando a alta resistência elétrica, aquecimento localizado e, eventualmente, fuga térmica. Um terminal crimpado em excesso danifica fisicamente os fios, reduzindo a área da seção transversal efetiva e criando pontos fracos mecânicos que se rompem sob vibração.

Para evitar essas quedas de tensão perigosas em circuitos críticos de energia, os engenheiros devem especificar um Chicote de fios com terminais de crimpagem de baixa impedânciaEsses conjuntos são fabricados sob rigoroso controle de qualidade, utilizando equipamentos de prensagem automatizados que monitoram a força de crimpagem em tempo real. Ao verificar a altura exata da crimpagem e utilizar análises de seção transversal por micrografia, o fabricante garante a compressão ideal, resultando em uma conexão com impedância adicional próxima de zero.

3. Fadiga por vibração e corrosão por atrito

Em aplicações que envolvem motores, componentes estruturais móveis ou transporte, a vibração constante causa danos às interfaces da fiação. Quando um fio é fixado incorretamente, ele sofre tensão de flexão cíclica. Como o cobre sofre endurecimento por deformação, a flexão contínua eventualmente faz com que os filamentos de cobre se rompam perto do ponto de terminação. O roteamento adequado exige o uso de alívio de tensão — fixando o chicote com braçadeiras ou abraçadeiras de nylon perto dos conectores para transferir a carga mecânica da junção elétrica para o chassi estrutural.

A vibração também introduz um assassino invisível: a corrosão por atrito. Esse fenômeno ocorre em nível microscópico dentro dos conectores acoplados. Microvibrações fazem com que os pinos de metal se atritem uns contra os outros, raspando finas camadas de óxido. O metal exposto oxida-se imediatamente e o processo se repete. Ao longo de milhares de horas, essa raspagem microscópica acumula uma espessa camada de detritos de óxido não condutores entre os contatos. O sistema começa a apresentar falhas fantasmas — quedas momentâneas nos dados dos sensores ou oscilações repentinas de tensão. A utilização de revestimentos mais espessos (como ouro sobre níquel) ou lubrificantes de contato especializados pode mitigar a corrosão por atrito, mas o roteamento dos cabos para minimizar a transmissão da frequência de ressonância é a melhor defesa física.

4. Rescisão inadequada no nível do painel

As instalações em campo dentro de armários elétricos e painéis de controle representam outro ponto crítico de falha. Os técnicos frequentemente desencapam fios trançados e os inserem diretamente em blocos de terminais com parafusos de fixação. À medida que o parafuso aperta, ele exerce forças rotacionais e de compressão que separam os filamentos. Alguns filamentos se rompem, reduzindo efetivamente um fio de 16 AWG para o equivalente a 18 AWG ou 20 AWG na junção, destruindo completamente a capacidade de condução de corrente.

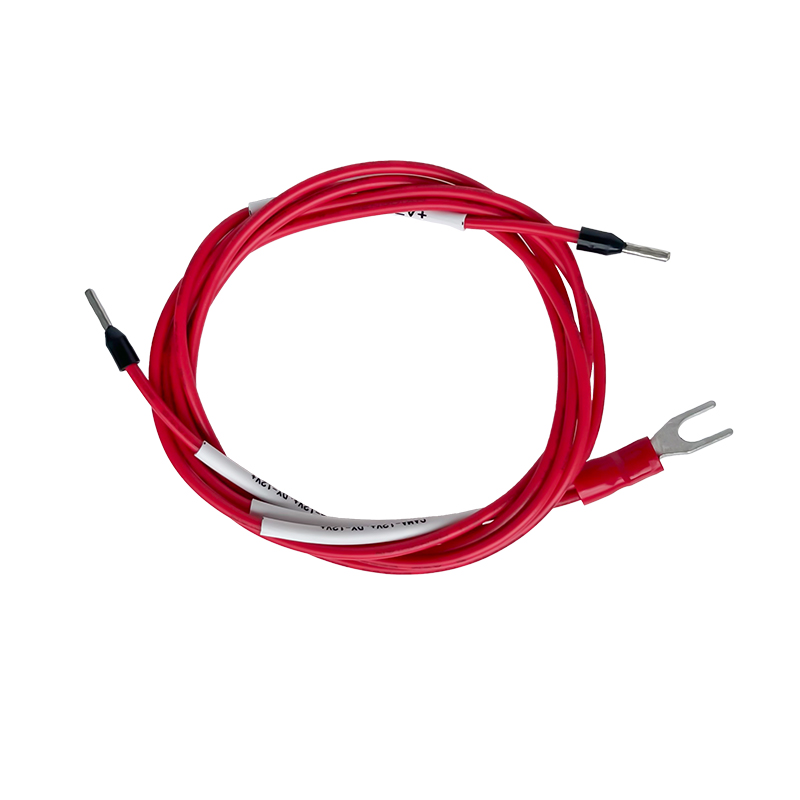

Além disso, a deformação plástica do cobre (escoamento a frio) sob a pressão dos parafusos faz com que a conexão se afrouxe com o tempo, exigindo manutenção de rotina para reapertar os parafusos. Utilizando um Chicote de fiação com terminais de ponteira pré-crimpados Resolve esse problema estrutural na origem. A ponteira atua como uma capa protetora de cobre ou latão que encapsula os delicados fios. Quando o parafuso do bloco de terminais é apertado, ele pressiona o corpo sólido da ponteira em vez dos fios individuais. Isso distribui a pressão uniformemente, evita a quebra dos fios, elimina o risco de fios soltos causarem curto-circuito em terminais adjacentes e reduz significativamente a necessidade de reaperto das conexões.

5. Penetração de substâncias químicas e ação capilar

Os chicotes elétricos instalados em ambientes agressivos sofrem ataques de óleos, líquidos de arrefecimento, agentes de limpeza e água. Um erro comum no projeto de chicotes é negligenciar a tendência natural do fio de se comportar como um tubo capilar. Se a umidade penetrar em um conector sem vedação ou em uma seção danificada do isolamento, as mudanças de temperatura e os diferenciais de pressão dentro do sistema podem puxar o fluido para cima, através da capa do fio, entre os filamentos de cobre.

Essa ação capilar pode transportar fluidos corrosivos diretamente para unidades de controle eletrônico (ECUs) seladas ou sensores caros a quilômetros de distância do ponto de entrada inicial. Projetar curvas de gotejamento adequadas — direcionando o fio de forma que ele fique abaixo do ponto de entrada do conector — força os fluidos a escorrerem pela parte inferior da curva por gravidade, em vez de fluírem para dentro do conector. Especificar tubos termocontráteis com adesivo fusível interno (termocontrátil de parede dupla) nos pontos de terminação bloqueia essa via de migração interna do fluido.

6. Protocolos de teste e integração da garantia da qualidade

Mitigar falhas em chicotes elétricos não se resume apenas a identificar os mecanismos físicos; depende muito da implementação de testes de validação rigorosos antes que o conjunto chegue ao campo. Um chicote visualmente perfeito ainda pode esconder falhas internas catastróficas. A garantia de qualidade moderna exige testes automatizados de continuidade, testes de alta tensão (hi-pot) para verificar a rigidez dielétrica do isolamento e testes de encaixe para garantir que os pinos dos conectores estejam totalmente encaixados e travados em seus invólucros de plástico.

As equipes de engenharia precisam mudar sua perspectiva sobre os conjuntos de fiação, deixando de considerá-los meros acessórios e passando a tratá-los como subsistemas complexos e altamente projetados. Ao especificar tolerâncias precisas para a altura das conexões crimpadas, adequar o material isolante ao ambiente térmico exato e impor parâmetros de roteamento rigorosos que levem em conta vibração e umidade, os fabricantes podem praticamente eliminar falhas em campo. A implementação de cronogramas padronizados de testes de força de tração na linha de montagem garante a integridade mecânica de cada solda a frio, traduzindo dados de projeto físico diretamente em confiabilidade elétrica a longo prazo.
