Projeto e seleção de chicotes elétricos e conectores de alta tensão para veículos de novas energias.

Os designers se concentram em diversos fatores críticos ao desenvolver um projeto. chicote de fiação automotiva de alta tensão Sistemas para veículos de novas energias. Eles abordam problemas de conectores e terminações, defeitos de fabricação e estresse ambiental, que frequentemente causam falhas como contatos corroídos, conexões soltas e rompimento de fios. A seleção de materiais desempenha um papel vital. Por exemplo:

Um projeto e uma seleção adequados aumentam a segurança, a eficiência e a confiabilidade do veículo.

Principais conclusões

• Os chicotes elétricos de alta tensão devem priorizar a segurança por meio de um projeto adequado e da seleção criteriosa de materiais para evitar falhas.

• O uso de um projeto de trilho duplo aumenta a confiabilidade, evitando vazamentos elétricos e garantindo a operação contínua caso um dos trilhos apresente falha.

• O isolamento e a blindagem eficazes são cruciais para minimizar a interferência eletromagnética e manter a integridade do sistema.

• Recursos de manutenção regular e acessibilidade em chicotes elétricos simplificam os reparos e prolongam a vida útil dos conectores.

• A adesão aos padrões da indústria para conectores garante compatibilidade, segurança e desempenho confiável em veículos de novas energias.

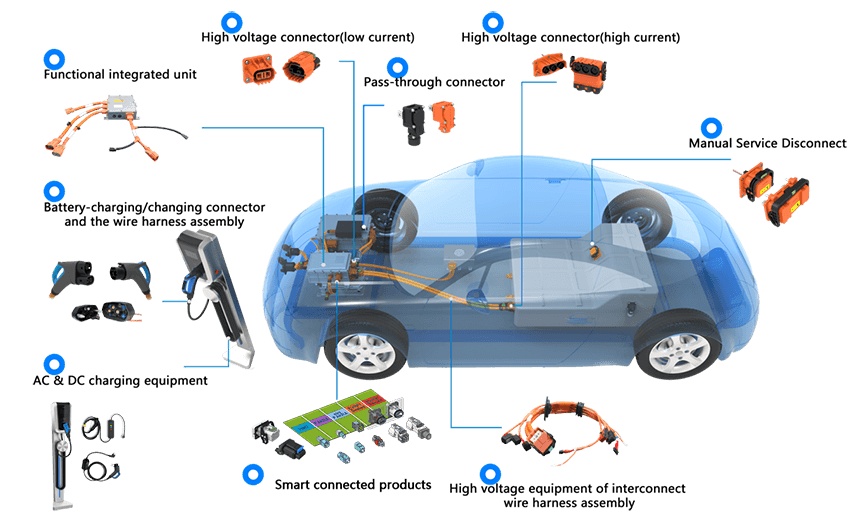

Chicotes Elétricos de Alta Tensão: Princípios de Projeto





Arquitetura do sistema e projeto de trilho duplo

Os engenheiros automotivos priorizam a arquitetura do sistema ao projetar chicotes elétricos de alta tensão para veículos de novas energias. O projeto de trilho duplo se destaca como um recurso de segurança crítico. Essa arquitetura impede que os circuitos de alta tensão utilizem o chassi do veículo como caminho de retorno. Dessa forma, elimina o risco de fuga de corrente e potenciais acidentes. Os sistemas de trilho duplo também introduzem redundância. Se um dos trilhos falhar, o sistema continua operando, o que aumenta a confiabilidade e garante o fornecimento ininterrupto de energia.

Práticas de projeto padronizadas ajudam os fabricantes a encurtar os ciclos de desenvolvimento e reduzir custos. A padronização contínua de materiais melhora ainda mais a eficiência de custos. A precisão no projeto continua sendo crucial para a segurança, especialmente em sistemas de alta tensão. A adesão a padrões rigorosos garante a confiabilidade e o desempenho ideal do veículo. Os engenheiros devem compreender esses padrões para garantir a conformidade em todo o processo de desenvolvimento.

Isolamento, blindagem e proteção EMC

O isolamento e a blindagem são fundamentais para a segurança e a compatibilidade eletromagnética (CEM) em chicotes elétricos de alta tensão. Os engenheiros selecionam materiais isolantes com propriedades elétricas superiores, como poliolefinas reticuladas e polímeros avançados. Esses materiais suportam altas tensões e previnem fugas elétricas.

As técnicas de blindagem desempenham um papel vital na minimização da interferência eletromagnética (EMI). Configurações comuns incluem camadas de malha de fio de blindagem, combinações de malha de fio de blindagem e folha de alumínio, e malha trançada ou tubos de alumínio. O aterramento adequado da blindagem impede a interferência de sinais externos. Os engenheiros evitam múltiplos pontos de aterramento para eliminar diferenças de potencial que poderiam induzir interferências indesejadas.

Dica: Selecionar conectores com blindagem integrada garante uma conexão contínua entre o cabo e o chicote, criando um circuito fechado durante a crimpagem e reduzindo ainda mais a EMI.

Os fabricantes implementam blindagem trançada em chicotes elétricos para combater interferências eletromagnéticas (EMI) intensas. Essa abordagem, combinada com conectores blindados, mantém a integridade do sistema e protege componentes eletrônicos sensíveis.

Considerações sobre segurança e custos

A segurança continua sendo a principal prioridade no projeto de chicotes elétricos de alta tensão. Os engenheiros abordam diversos riscos por meio de estratégias de projeto criteriosas. A tabela abaixo resume os riscos de segurança comuns e as respectivas estratégias de mitigação:

Os fabricantes equilibram o controle de custos com os requisitos de segurança, minimizando o comprimento e o peso da fiação. Eles garantem a conformidade com as normas de segurança e selecionam conectores de alta qualidade. Projetos de chicotes de cabos com duas vias e blindagem eficaz ajudam a mitigar a interferência eletromagnética, mantendo a relação custo-benefício.

Os engenheiros consideram o ocultamento e a conformidade com as normas de segurança contra colisões. Implementam medidas de proteção para evitar fugas de corrente e incêndios. Um layout adequado aborda os riscos para os ocupantes e garante uma operação segura. Fatores-chave como tensão de operação, temperatura de operação, elevação de temperatura, diâmetro do fio, proteção do cabo e seleção do conector orientam o processo de projeto.

Nota: O design padronizado e a utilização contínua de plataformas de materiais não só melhoram a segurança, como também contribuem para uma significativa redução de custos para os fabricantes.

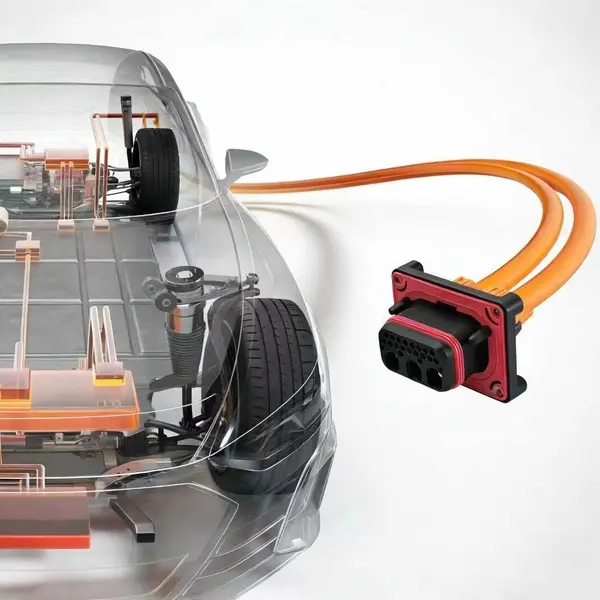

Chicotes de fiação de alta tensão: projeto e roteamento

Posicionamento de componentes e planejamento de trajetória

Os engenheiros planejam a instalação de chicotes elétricos de alta tensão com precisão. Eles consideram os caminhos mais curtos e seguros entre os componentes. Essa abordagem reduz a perda de energia e melhora o gerenciamento térmico. A dinâmica dos fluidos computacional (CFD) ajuda a identificar pontos quentes de aquecimento. O roteamento adequado pode reduzir as temperaturas em 8 a 12 graus Celsius. Os projetistas evitam o roteamento paralelo de linhas de alta corrente e baixa tensão. Essa prática reduz a interferência eletromagnética em quase 75%. A blindagem de fios e cabos protege os sistemas eletrônicos sensíveis contra interrupções.

Nota: A interferência eletromagnética pode interromper sistemas de comunicação e redes de sensores. Blindagem e planejamento cuidadoso do trajeto mantêm a confiabilidade do sistema.

Fixação, montagem e resistência à vibração

A operação do veículo expõe os chicotes elétricos a vibrações e movimentos constantes. Os engenheiros utilizam métodos de fixação confiáveis ​​e suportes especiais para proteger os chicotes. Eles projetam layouts que evitam comprimentos excessivos ou insuficientes, minimizando o atrito e o desgaste. Capas protetoras resguardam as áreas vulneráveis ​​contra danos ambientais. Sistemas de conduítes de três camadas distribuem a tensão mecânica. Âncoras de alívio de tensão de silicone reduzem as forças de tração em pontos críticos. Essas estratégias protegem a integridade dos conectores e previnem a fadiga dos fios, especialmente em ambientes de alta frequência.

• Um projeto de layout adequado minimiza o atrito da vibração.

• Suportes e métodos de fixação especiais impedem o movimento do arnês.

• Coberturas protetoras e sistemas de conduítes aumentam a durabilidade.

Manutenção e Acessibilidade

Os designers priorizam a manutenção e a acessibilidade em chicote de fiação do veículo elétrico sistemas. Eles utilizam conectores que garantem conexões adequadas e fácil acesso para manutenção. O agrupamento organizado dos chicotes elétricos evita interferências e simplifica a manutenção. Os layouts tridimensionais otimizam o espaço e facilitam os reparos. Materiais isolantes evitam o contato acidental com peças metálicas, aumentando a segurança. Materiais resistentes ao calor e à água garantem estabilidade em condições extremas. Recursos de acessibilidade facilitam a desmontagem e a montagem rápidas durante a manutenção.

Critérios de seleção de cabos

Materiais condutores e isolantes

Os engenheiros selecionam os materiais condutores e isolantes com base no desempenho elétrico, durabilidade e custo. O cobre continua sendo o condutor preferido devido à sua excelente condutividade e resistência à corrosão. O alumínio oferece uma alternativa leve e econômica, especialmente em aplicações onde a redução de peso é fundamental.

O isolamento XLPE proporciona excelente resistência à tensão e resistência mecânica. A borracha de silicone destaca-se em ambientes de alta temperatura e oferece flexibilidade para roteamento complexo. Esses materiais garantem que os chicotes elétricos de alta tensão mantenham a segurança e a confiabilidade em condições exigentes.

Seção transversal, classificação de tensão e resistência ao calor

A seleção do cabo depende de vários critérios técnicos:

1. O diâmetro do cabo deve ser compatível com o layout e as características dos componentes de alta tensão.

2. Os engenheiros aumentam a área da seção transversal para suportar correntes mais altas e reduzir as perdas resistivas.

3. A classificação de tensão garante que o cabo possa suportar a carga elétrica sem falhar.

4. A resistência ao calor mantém a integridade do isolamento durante a transmissão de alta corrente.

Áreas de seção transversal maiores ajudam a mitigar a maior resistividade do alumínio, mas podem complicar a instalação devido ao aumento de tamanho. Classificações de tensão adequadas e resistência ao calor evitam a ruptura do isolamento e a falha do cabo, especialmente em veículos elétricos que operam sob cargas variáveis.

Dica: Sempre verifique se os cabos atendem aos padrões de segurança do setor, como os requisitos de baixa emissão de fumaça e ausência de halogênios, para aumentar a segurança contra incêndios e a proteção ambiental.

Materiais de blindagem e revestimento

Os materiais de blindagem e revestimento protegem os cabos contra interferências eletromagnéticas e ambientes agressivos. Os engenheiros utilizam materiais avançados para garantir segurança e durabilidade.

Os compostos retardantes de chama livres de halogênio (HFFR) oferecem excelente resistência à chama e segurança ambiental. Os elastômeros termoplásticos recicláveis ​​(TPEs) proporcionam flexibilidade e desempenho térmico, além de contribuírem para as metas de sustentabilidade. Esses avanços ajudam os fabricantes a atender aos rigorosos padrões de segurança e ambientais.

Seleção e padrões de conectores





Tipos de conectores e requisitos de desempenho

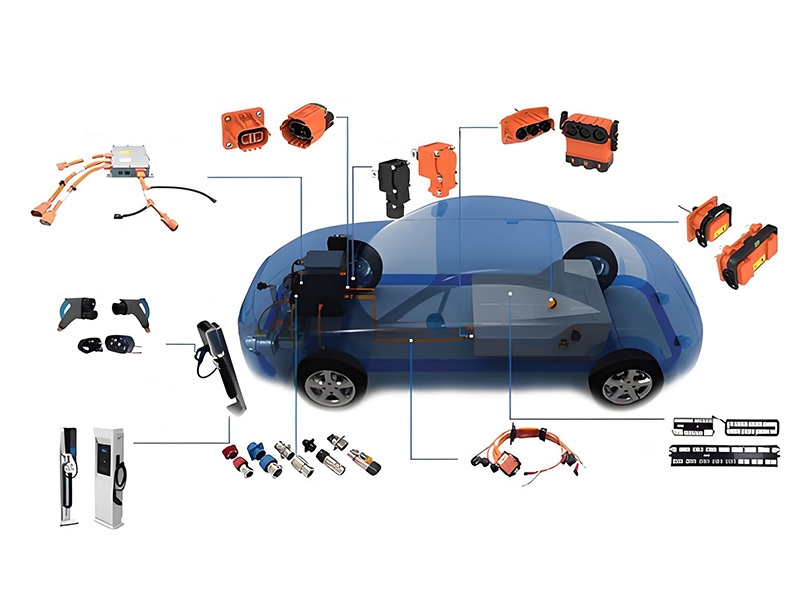

Engenheiros automotivos selecionam conectores automotivos de alta tensão Baseados em critérios de desempenho rigorosos para garantir a confiabilidade dos chicotes elétricos de alta tensão. Os tipos de conectores mais comuns incluem conectores padrão LV (Baixa Tensão), conectores USCAR e conectores JIS. Cada tipo atende a padrões específicos da indústria em termos de compatibilidade e segurança.

Os conectores devem oferecer desempenho elétrico, mecânico e ambiental consistente. A tabela a seguir resume os requisitos essenciais:

Os engenheiros priorizam conectores que mantenham uma pressão de contato estável e minimizem a resistência. Eles selecionam materiais resistentes à corrosão e à degradação ambiental. Técnicas avançadas de fabricação garantem precisão e durabilidade, reduzindo o risco de falha no contato elétrico e ruptura do isolamento.

Dica: Selecionar conectores com mecanismos de travamento robustos e altos índices de proteção IP aumenta a segurança e a durabilidade em aplicações para veículos elétricos.

Normas mecânicas, elétricas e ambientais

Os conectores de alta tensão devem atender a normas mecânicas, elétricas e ambientais rigorosas. Essas normas protegem os usuários e garantem uma operação confiável em condições exigentes.

Os fabricantes seguem normas de segurança que previnem choques elétricos e garantem a proteção do usuário. Padrões de desempenho comprovam que os conectores funcionam de forma confiável em diversos ambientes. Requisitos de projeto estabelecidos pelas principais montadoras garantem compatibilidade e segurança em todas as plataformas de veículos.

Os engenheiros reconhecem que a qualidade dos conectores de alta tensão afeta diretamente o desempenho elétrico. A precisão de fabricação influencia a confiabilidade mecânica. O desempenho ambiental continua sendo crucial para a operação segura nas estradas.

• Os conectores de alta tensão devem atender a altos padrões de qualidade e precisão de fabricação.

• Esses conectores são considerados produtos de alta qualidade devido ao seu papel fundamental na segurança veicular.

Os fabricantes implementam protocolos de teste rigorosos para verificar a confiabilidade dos conectores. Eles analisam modos de falha como mau contato, ruptura do isolamento e problemas de conexão mecânica. Ferramentas de diagnóstico avançadas, como softwares de diagnóstico de topologia, ajudam a identificar e priorizar falhas nos conectores, otimizando a manutenção e reduzindo o tempo de inatividade.

Características de segurança e facilidade de manutenção

Os recursos de segurança em conectores de alta tensão protegem tanto os usuários quanto os sistemas do veículo. Os engenheiros integram a tecnologia de Circuito de Intertravamento de Alta Tensão (HVIL) para proteger as pessoas durante a montagem, o reparo e a operação. O HVIL atua como um disjuntor, alertando os motoristas caso uma conexão de alta tensão seja comprometida. O sistema monitora os conectores com um circuito de baixa tensão, indicando problemas se o sinal for interrompido.

• O HVIL garante que o sistema não possa ser ligado se o circuito estiver incompleto, aumentando a segurança.

• Tecnologias de desconexão à prova de dedos e com segurança contra contato acidental evitam o contato com componentes de alta tensão.

• Os conectores com fusível desconectam a bateria durante picos de corrente, evitando eventos catastróficos.

A facilidade de manutenção continua sendo um fator crucial no projeto de conectores. Pinos substituíveis em campo minimizam o tempo de inatividade e aumentam a produtividade, permitindo a manutenção no local. Conectores com longa vida útil, de até 50.000 ciclos, reduzem o custo total de propriedade. Projetos ergonômicos facilitam a operação com uma só mão, diminuindo o risco de lesões por movimentos repetitivos. Conexões rápidas podem ser feitas sem ferramentas adicionais, melhorando a eficiência durante a manutenção.

Os engenheiros abordam modos de falha comuns, como falha de contato elétrico, ruptura de isolamento, contaminação, formação de arco elétrico e danos físicos. Eles selecionam materiais que resistem à corrosão e à degradação ambiental. Considerações cuidadosas de projeto aprimoram a robustez do conector, enquanto protocolos de teste rigorosos garantem confiabilidade e segurança.

Nota: O teste e o manuseio adequados de chicotes e conectores de alta tensão são cruciais para evitar falhas durante a operação. Métodos de diagnóstico avançados e a seleção criteriosa de materiais ajudam a manter a integridade do sistema e a segurança do veículo.

Os engenheiros automotivos alcançam segurança e confiabilidade ideais seguindo as melhores práticas da indústria para chicotes e conectores de alta tensão. Eles identificam os requisitos elétricos, criam esquemas detalhados e utilizam modelagem CAD para roteamento preciso. A adesão a normas internacionais mitiga riscos como curtos-circuitos e interferência eletromagnética. A lista de verificação a seguir destaca as etapas essenciais de projeto:

A aplicação desses princípios melhora o desempenho, a segurança e a conformidade do veículo com os padrões da indústria.

Perguntas frequentes

Quais normas orientam a seleção de conectores de alta tensão em veículos de novas energias?

Os engenheiros automotivos seguem normas como USCAR, JIS e LV. Essas normas garantem compatibilidade, segurança e confiabilidade. Elas especificam requisitos para tensão, corrente, durabilidade mecânica e resistência ambiental.

Como os engenheiros garantem a segurança dos chicotes de fiação de alta tensão?

Eles utilizam materiais isolantes com alta resistência à tensão. Implementam blindagem para reduzir a interferência eletromagnética. Recursos de segurança como HVIL e mecanismos de travamento robustos evitam contato e desconexão acidentais.

Por que os fabricantes preferem o cobre ao alumínio para condutores?

O cobre oferece condutividade superior e resistência à corrosão. Ele proporciona um fornecimento de energia estável e reduz a perda de energia. O alumínio oferece uma alternativa mais leve, mas requer uma seção transversal maior para o mesmo desempenho.

Quais práticas de manutenção prolongam a vida útil de conectores e chicotes elétricos?

Inspeções regulares detectam desgaste, corrosão ou conexões soltas precocemente. Os engenheiros recomendam a limpeza dos contatos, a verificação das vedações e a substituição de componentes danificados. A manutenção adequada garante o funcionamento confiável e reduz o risco de falhas.
