Como escolher um chicote de fios para novos equipamentos de energia sem superaquecimento, queda de tensão ou falhas em campo.

Em equipamentos de novas energias, o chicote de fios é frequentemente tratado como uma peça de suporte. Essa é uma prática arriscada. Em baterias, módulos de carregamento de veículos elétricos, sistemas de armazenamento de energia solar, painéis de controle, drones e sistemas de energia portáteis, o chicote de fios é parte essencial do desempenho elétrico de toda a máquina. Um conector inadequado, uma bitola de fio incorreta, uma crimpagem frágil ou um raio de curvatura muito pequeno podem causar queda de tensão, aumento de temperatura, sinais instáveis ​​e falhas prematuras.

O verdadeiro problema não é simplesmente "qual cabo devo comprar?". A pergunta mais pertinente é: a que corrente, temperatura, vibração, limite de espaço, ciclo de trabalho e condições de manutenção este chicote de cabos estará sujeito após a instalação? Uma vez que esses detalhes estejam claros, a seleção torna-se muito mais precisa.

Este guia explica como engenheiros e compradores podem escolher um chicote de fios que funcione de forma confiável em equipamentos reais, e não apenas em um desenho.

1. Comece pela corrente, não apenas pela tensão.

Muitas equipes priorizam a tensão nominal, especialmente em sistemas de alta tensão ou baterias. A tensão nominal é importante, mas geralmente é a corrente que gera calor. Quando a corrente passa por um condutor, a resistência transforma parte dessa energia em calor. Quanto maior a corrente ou a resistência de contato, mais rápido a temperatura aumenta.

Para equipamentos elétricos compactos, isso é importante porque os cabos de alimentação geralmente são instalados dentro de invólucros selados, perto de baterias, placas de circuito impresso, relés, ventiladores ou estruturas de alumínio. Um cabo que parece adequado ao ar livre pode superaquecer dentro de um compartimento fechado.

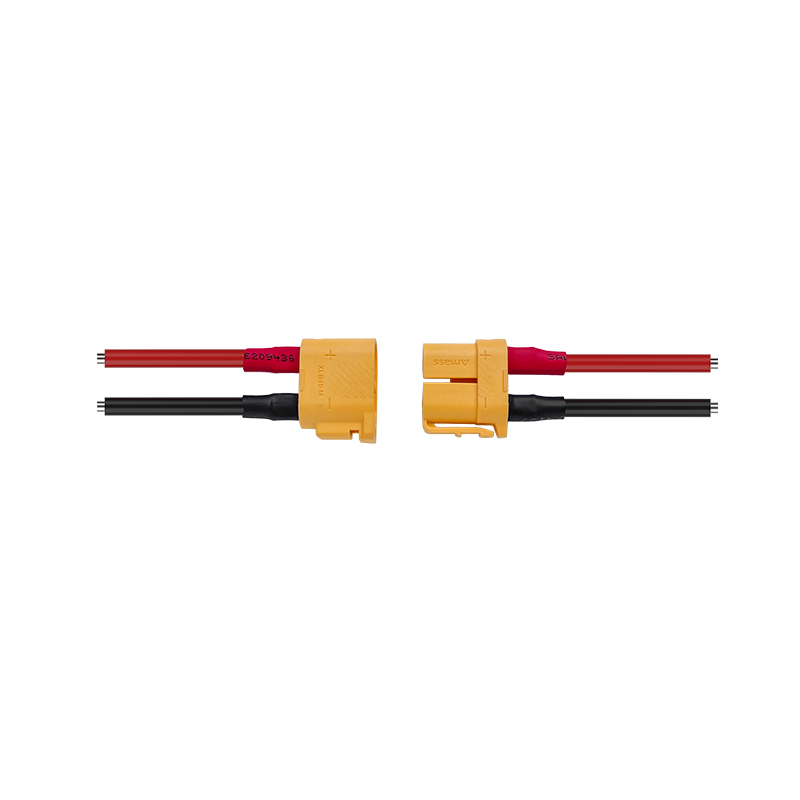

Para conexões compactas de alta corrente, produtos como um Cabo de alimentação XT30 de baixa resistência São úteis quando a aplicação exige roteamento curto, contato estável e redução da perda de energia em equipamentos alimentados por bateria ou de novas fontes de energia.

2. Estime a queda de tensão antes de escolher o chicote de fios.

A queda de tensão é um dos problemas mais fáceis de passar despercebido durante as fases iniciais do projeto. Um sistema pode passar em um breve teste de energização, mas falhar sob carga máxima porque o dispositivo não está recebendo tensão suficiente na extremidade oposta do cabo. Isso é comum em módulos de bateria, motores CC, controladores, sistemas de iluminação, módulos de comunicação e equipamentos de carregamento.

Uma regra prática é simples: quanto mais longo o cabo e maior a corrente, mais atenção você deve dar à bitola do fio e à resistência do condutor. Chicotes curtos podem, às vezes, usar bitolas menores com segurança, mas somente quando a corrente, o calor, o ciclo de trabalho e o espaço de instalação permitirem.

O objetivo não é escolher sempre o fio mais grosso. Cabos superdimensionados aumentam o custo, o peso, a dificuldade de curvatura e o tempo de instalação. A melhor abordagem é calcular a carga, confirmar o ciclo de trabalho, verificar as condições térmicas e, em seguida, selecionar um chicote de cabos balanceado.

3. Utilize o aumento de temperatura como um indicador de qualidade.

Um chicote de cabos não deve ser avaliado apenas pela aparência. Dois conjuntos podem parecer quase idênticos, mas apresentar desempenhos muito diferentes sob carga. A diferença geralmente reside na pureza do condutor, no revestimento, na força de contato dos terminais, na compressão da crimpagem e na qualidade do isolamento.

O teste de elevação de temperatura fornece uma visão mais clara. Durante um teste de corrente controlada, o chicote de fios deve permanecer dentro da faixa de temperatura segura para o fio, o conector e os componentes adjacentes. Se o conector estiver muito mais quente que o cabo, o problema geralmente é a resistência de contato. Se todo o cabo estiver quente, a bitola do fio pode ser muito fina ou a corrente muito alta para as condições de instalação.

Para carregar equipamentos e caixas de controle, um Chicote de fios para carregamento de veículos elétricos de 400 mm Pode ser útil quando o projeto exige um comprimento de cabo definido, uma conexão de terminal estável e menor impedância em um layout elétrico compacto.

4. Selecione o conector adequado ao ambiente de trabalho real.

A escolha de um conector não se resume apenas à quantidade de pinos. Leva em consideração corrente, tensão, vibração, frequência de conexão, nível de impermeabilidade, estrutura de travamento, material de contato e espaço disponível para instalação. Um conector que funciona bem em uma bancada de testes pode se soltar em um veículo em movimento, drone, robô ou caixa de energia externa.

Para equipamentos industriais e de energia de nova geração, a força de travamento é especialmente importante. Um conector solto pode gerar resistência intermitente. Essa resistência intermitente pode causar arcos elétricos. Arcos elétricos podem danificar os terminais, aumentar o calor e, eventualmente, causar uma falha completa. É por isso que o encaixe do conector, a força de inserção e a retenção dos terminais devem ser verificados antes da produção em massa.

Em equipamentos para uso externo ou semi-externo, a proteção contra água e poeira também deve ser considerada. Sistemas de energia solar, produtos portáteis de armazenamento de energia e módulos de carregamento podem ficar expostos à chuva, umidade, poeira e variações de temperatura. O chicote de fios deve utilizar isolamento, vedação e alívio de tensão adequados para evitar a entrada de umidade na área de contato.

5. Não subestime a crimpagem.

A crimpagem é onde muitos problemas em chicotes elétricos começam. Uma boa crimpagem cria resistência mecânica e continuidade elétrica. Uma crimpagem ruim pode até passar em um teste rápido de continuidade, mas falhar posteriormente porque os filamentos do fio estão danificados, soltos ou comprimidos de forma irregular.

Na produção profissional de chicotes elétricos, é fundamental controlar a altura da crimpagem, a força de tração, a posição dos terminais, o comprimento de decapagem e realizar inspeções visuais. Para produtos de alta corrente, a área de crimpagem deve ser tratada como uma conexão elétrica crítica, e não como uma simples etapa de montagem.

Para aplicações com limites de vibração, movimento e peso, um Chicote de alimentação personalizado para drones Pode oferecer roteamento mais limpo, melhor distribuição de energia e pontos de conexão mais estáveis ​​em equipamentos compactos.

6. Planeje o roteiro antes da produção.

Um chicote de cabos bem fabricado ainda pode falhar se for instalado incorretamente. Curvas acentuadas, bordas metálicas afiadas, superfícies quentes, peças móveis e tração excessiva dos cabos podem danificar o isolamento ou os condutores. Antes de fazer um pedido, a equipe de engenharia deve confirmar o trajeto interno do produto e sinalizar todas as áreas de risco.

Uma boa instalação geralmente segue quatro princípios. Mantenha os cabos de alimentação longe de linhas de sinal sensíveis sempre que possível. Evite posicionar os cabos próximos a fontes de calor. Deixe raio de curvatura suficiente próximo aos conectores. Adicione pontos de fixação onde vibração ou movimento possam tensionar o terminal.

Para equipamentos com fiação interna densa, as etiquetas também são valiosas. Etiquetas termorretráteis, códigos de cores, identificação de conectores e desenhos claros reduzem erros de instalação e agilizam a manutenção. Isso é especialmente útil para gabinetes de armazenamento de energia, caixas de controle, robôs, estações de carregamento e equipamentos médicos ou industriais onde o tempo de serviço é crucial.

7. Uma tabela de seleção simples para compradores e engenheiros

8. O que perguntar antes de encomendar um arnês personalizado

Antes de escolher um fornecedor ou confirmar uma amostra, prepare uma breve lista de verificação técnica. Isso evita revisões repetidas e ajuda o fabricante a recomendar a combinação correta de fio, conector e terminal.

O melhor chicote de fios nem sempre é o mais caro. É aquele que melhor se adequa à carga elétrica, ao espaço de instalação, às condições térmicas, às tensões mecânicas e ao processo de produção. Para equipamentos de novas energias, essa adequação afeta diretamente a segurança, a eficiência e os custos de pós-venda.

Ao avaliar amostras, não se limite à aparência. Verifique o condutor, o encaixe do terminal, a qualidade da crimpagem, a elevação de temperatura, a etiquetagem e a facilidade de roteamento. Um chicote de fios fácil de instalar, estável sob corrente e de fácil manutenção economizará muito mais tempo do que uma peça barata que cria riscos ocultos.

Construa o chicote de fios em torno do modo de falha, não do desenho.

A maioria dos problemas de fiação pode ser atribuída a uma causa previsível: corrente excessiva para o condutor, calor excessivo para o isolamento, vibração excessiva para o conector, espaço insuficiente para o raio de curvatura ou testes insuficientes antes do envio. Um bom projeto de chicote elétrico identifica esses riscos desde o início e os elimina antes que o produto chegue ao cliente.

Para sistemas de baterias, equipamentos de carregamento de veículos elétricos, armazenamento de energia solar, robótica, drones e painéis de controle industrial, o chicote de fios deve ser tratado como um componente de energia funcional. Quando a bitola do fio, o conector, o terminal, a crimpagem, a etiquetagem e o processo de teste são selecionados em conjunto, o equipamento final torna-se mais seguro, organizado e confiável em uso real.
